新闻动态
了解并及时掌握热塑性复合材料制造领域
了解并及时掌握热塑性复合材料制造领域
激光辅助热塑性复合材料自动铺放(LATP-AFP)技术
东丽先进复合材料公司宣布，旗下热塑性预浸料制造首次通过AC7124/6标准下的NADCAP认证。这对航空航天热塑性供应链是一个重要时刻。
根据这条路线背后与NCAMP关联的材料与工艺公开数据包，通过认证的产品系列是Toray Cetex TC1225 LM PAEK预浸料，覆盖单向和织物两种形态，并不是单一某个带材SKU：TC1225/T700 UD 145 gsm Type 34（NMS 122/1，以及NMS 122/2中的分切Form 3），外加TC1225/T300JB 3K 5HS织物Type 42, Grade 277（NMS 122/3）。换句话说，认证范围是在既定的产品形式和规范内，对工艺进行了鉴定。
NADCAP不是营销标签，而是横跨航空航天与国防领域、用于依据共同要求验证过程控制的行业一致性体系。热塑性预浸料被纳入这一框架，是实实在在向前迈进了一步。
但比标题更重要的是范围。
这条通过认证的路线，覆盖了面向成熟下游制造路径的热塑性预浸料生产，例如热压以及AFP配合真空袋固结。这些并非实验室里的新奇概念，而是可以接受审核、能够重复、并能依靠稳定的数据包取得鉴定的工艺家族。
接下来是关键的被遗漏部分：AFP过程中的原位固结，没有被纳入此次认证范围。这是业内应当仔细解读的信号。
多年以来，原位固结一直被定位为追求高生产节拍的终局方案：铺上带材，在铺放头后方完成固结，省去二次固结步骤，不要热压罐，不用热压机，也没有真空袋循环。理论上，这是最干净的成本和交付周期模型。然而，在主流的航空认证现实中，我们还没有走到那一步。
这与我们在公开的工艺框架中已经看到的情况相符。在针对东丽TC1225 LM PAEK体系的NCAMP工艺规范里，基准的鉴定逻辑仍然建立在受控的二次固结窗口之上，而非单工序的AFP原位固结鉴定：
在NPS 81225 Rev E（静态压机路线）中，明确界定了固结窗口（例如，Cycle C中最高10–20 bar；Cycle D中最少6 bar保温不少于10分钟，层压板温度范围325–385°C）。
在NPS 81225AFP Rev D（AFP铺层路线）中，规定了AFP/ATL铺层需配合过程控制（例如，名义铺层加热600–800°F，名义辊压80–90 lbf每英寸辊宽，首层速度300–600 ipm），之后再进行真空袋封装下的烘箱或热压罐固结循环。
基准的AFP平板固结循环，依然要求铺层结束后进行受控的加热固化（比如，基准烘箱循环中在约705°F保温40±5分钟）。
这恰恰是一条严谨的鉴定路线该有的样子：先界定工艺包络线，明确材料的可追溯性，定义缺陷判定规则，并首先验证重复性。
材料的涵盖面，也比很多简短贴子所暗示的要宽。NCAMP规范家族并不是只有一种单向分切带。NMS 122明确在同一个框架内，同时定义了单向带和机织织物预浸料两种形态（设有Type/Class/Grade/Style分类），其中包括例如：

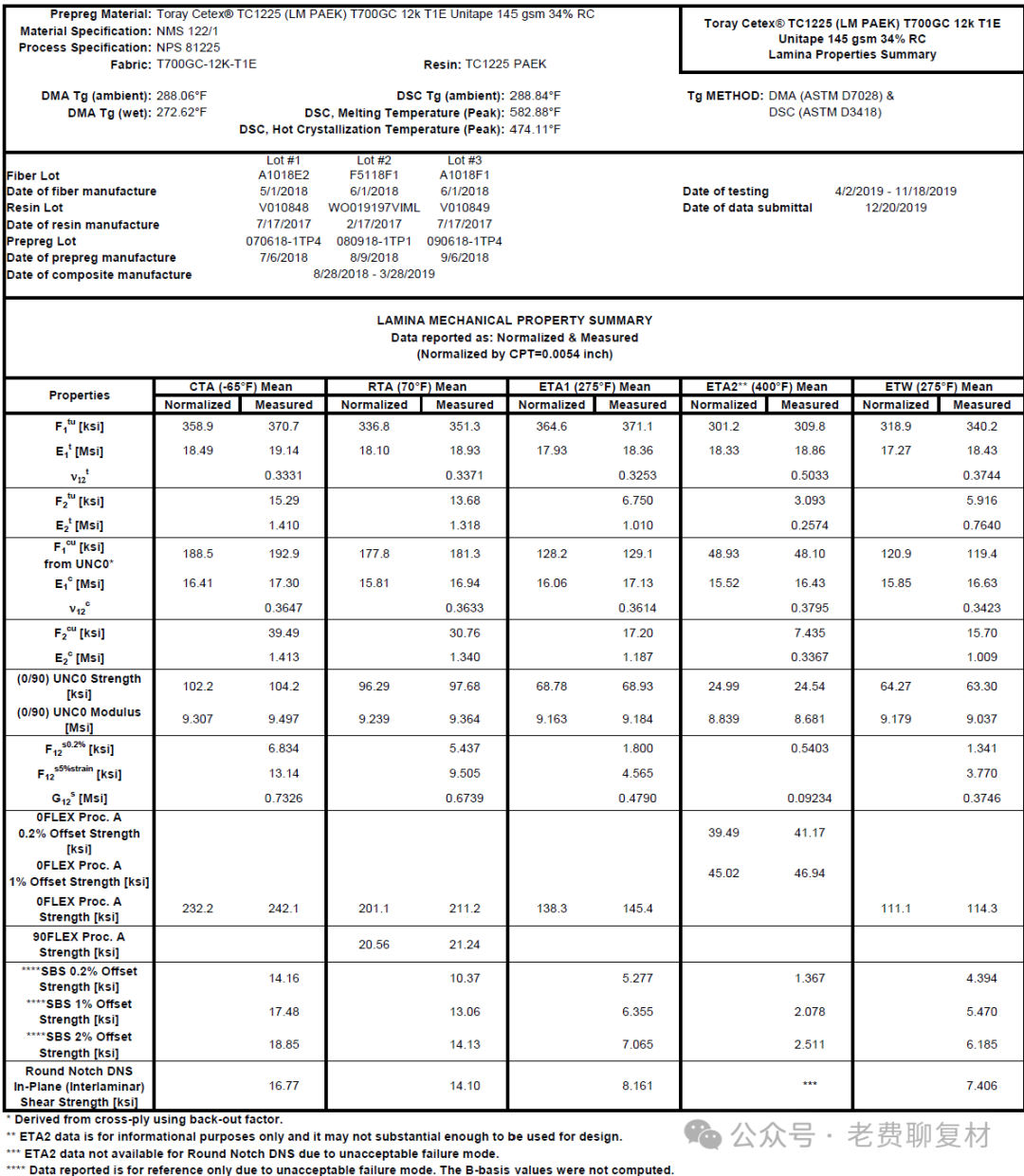

例如，在NCAMP CAM-RP-2019-036 Rev A针对TC1225/T700GC UD体系（室温大气环境，归一化单层平均值）的报告里，纵向数值为：拉伸强度 F1tu=2323MPa，拉伸模量 E1t=124.794GPa，压缩强度 F1cu=1225MPa，压缩模量 E1c=109.015GPa。这些是鉴定数据集中的数值，并非最终零件的设计许用值，却已展示出这套NCAMP鉴定包里已经达到的性能水平。
这点对于生产策略的制定很关键。鉴定不单单是问“你能不能把带子铺得很快”，而是问“你能否在不同的产品形态、批次和时间跨度里，管控住整个材料和工艺系统”。
并且说实话，那些认证文件值得直接去读。它们清晰地勾勒出：
工艺定义与允许窗口
铺层及缺陷接受准则
制袋/固结的设置要求
可追溯性与质量保证的期望
以及针对特定材料和形态的要求

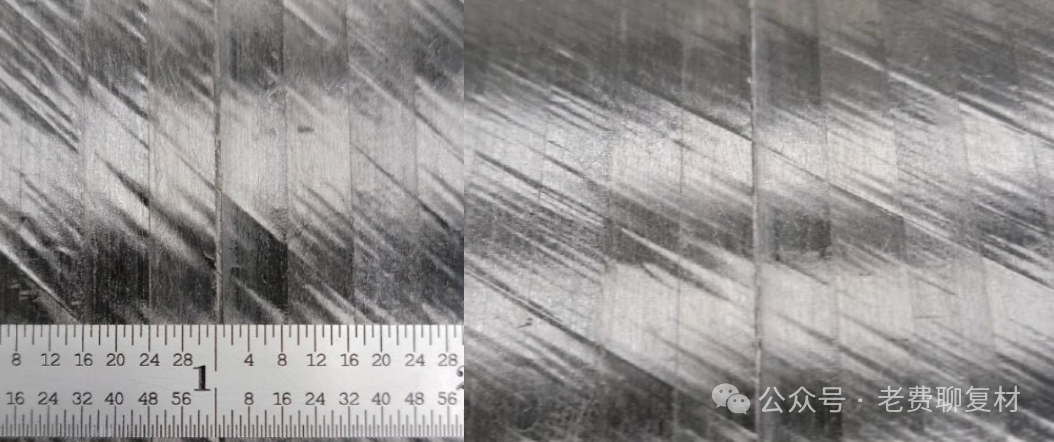

图：源于NPS 81225AFP的AFP工艺中丝束间隙与搭接示例
如果热塑性航空项目想超越试点阶段实现规模化，市场需要的正是这一层级的技术细节。
♨️所以，我的解读很简单：
东丽此次热塑性预浸料的NADCAP认证，是一个真正的里程碑。
它同时也强化了另一个现实：AFP中的原位固结，虽然前景光明且在某些特定窗口内技术上行得通，却依然不是航空结构默认的认证生产路线。任何声称“原位固结在工业航空鉴定层面已有定论”的人，都跑在了鉴定证据的前面。
如果你今天正在运行热塑性AFP工艺：在你自己的鉴定路线图中，与热压路线以及AFP加真空袋压路线相比，你把原位固结放在什么位置？
当前位置 ：
中
En
