对比加筋壁板时，大多数讨论止步于理论上的刚度重量比，这已远远不够。对于热塑性复合材料，真正的差异在于连接效率，即蒙皮与桁条集成为承力结构的一体化程度。

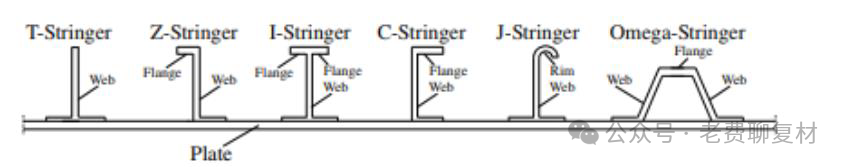

我们使用归一化分析指标（以Blade 型为 1.0），对常见桁条几何形状——Blade、T、Z、I、Ω 和 Box 型进行了基准测试：

1⃣️量化对比（归一化值）

• 单位质量弯曲刚度EI/m -反映材料对壁板弯曲刚度的贡献效率


• 压缩屈曲效率N_{cr}/m -反映单位质量下的整体壁板屈曲性能


• 桁条单元局部稳定性k

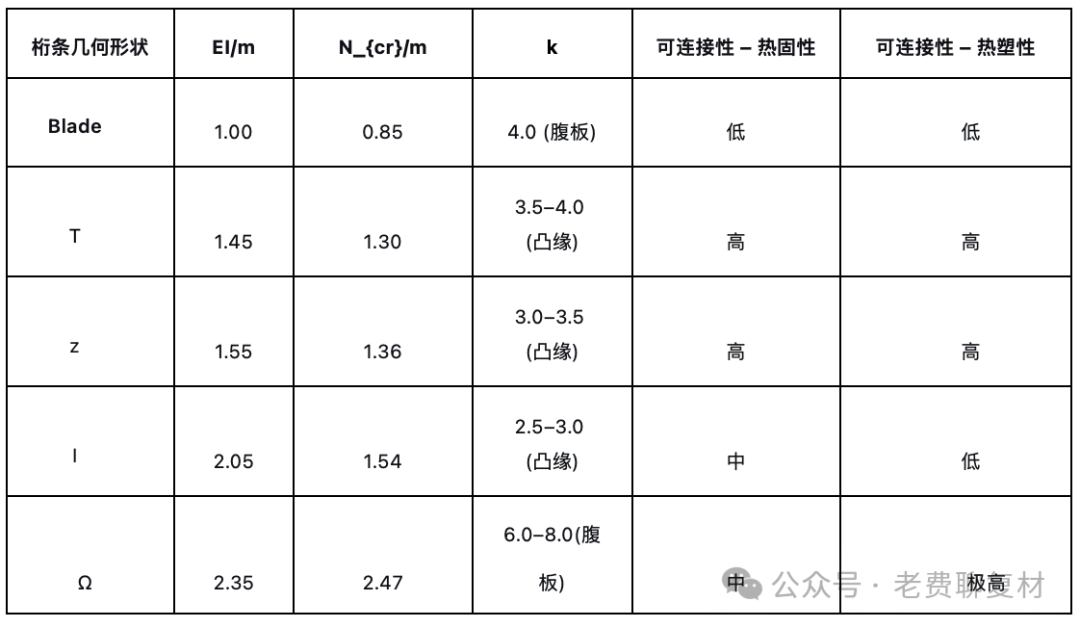

2⃣️结果概览

3⃣️结果说明一切

• Blade 型桁条

制造简单，但难以集成。狭窄的连接线、不佳的焊接可达性以及低效的载荷传递，使得Blade 型对于热固性和热塑性复合材料而言都是一个薄弱选项。

• T 型和 Z 型桁条

具有良好的平衡性，它们的凸缘提供了可达性良好的连接区域，使其适用于胶接（热固性）和焊接（热塑性）。然而，凸缘的局部屈曲常常限制了理论刚度在实际中的利用率。

• I 型桁条

在理论上性能优异。现实中，其开口凸缘对局部屈曲极为敏感，且难以实现高效焊接。对于热塑性复合材料，其大部分理论优势无法实现。

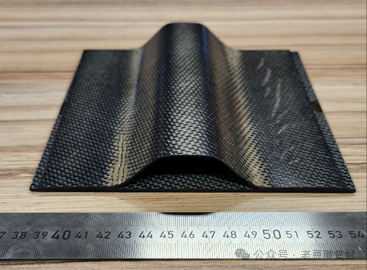

• Omega (Ω) 型桁条

这正是热塑性复合材料改变游戏规则的地方

Ω 型材结合了：

• 高刚度重量比

• 高局部稳定性（抑制局部屈曲）

• 大尺寸、可达性良好的焊接界面

因此，理论性能得以转化为可实现的性能。

4⃣️为何Ω型桁条是热塑性复合材料的理想选择

• 具有大连接面的焊接友好几何形状

• 高局部稳定性使其能够充分利用材料刚度

• 完全兼容自动铺丝（AFP）、原位固结和自动化焊接工艺






5⃣️这揭示了一个更广泛的要点。

为何热塑性复合材料在集成结构中优于热固性复合材料

• 焊接替代紧固件和胶接：更高的连接效率，更低的重量


• 无需固化周期：生产更快，便于规模化自动化


• 更高的损伤容限：支持更激进的一体化设计，而无需过高的性能折减系数

💡核心结论

在热塑性复合材料结构中，刚度已不再是限制因素，连接才是。而Ω型桁条正是围绕这一现实而设计的。如果正在从事基于自动铺丝的热塑性复合材料结构或焊接复合材料组件的研发，这一设计选择比以往任何时候都更为关键。
