老费聊复材-苏州垒威智能制造有限公司

热塑性复合材料应用：如何选择正确的技术与材料

老费聊复材2026-02-04

产品材料形态与工艺方法的选择，深刻影响热塑性复合材料零件的性能与制造可能性。不存在唯一的“最佳”方案。这取决于几何形状、尺寸、产量及材料性能要求。本文提供一种缩小选择范围的实用路径：从应用需求出发，匹配材料与工艺，再进行细化。

1⃣️始于应用：几何、尺寸与性能要求

几何与特征：简单的平板或微曲零件通常非常适合使用层合板或有机板材。这些材料可被切割为坯料并一起冲压成型。对于含大型镂空区域的零件，自动铺丝预成型通常优于有机板材，因其能将材料精确铺放在所需位置，最大限度减少浪费。当零件需要定制强度或刚度时，自动铺丝预成型能实现对铺层位置与厚度的精确控制，成为首选方法。然而，自动铺丝在处理锐角、小半径弯曲及90度急弯方面存在局限。此类特征更适合通过有机板材冲压成型来制造。相比之下，具有平滑曲率过渡的零件，则可通过自动铺丝或无需冲压模具的成型工艺来制造。
尺寸：零件尺寸与厚度决定了坯料尺寸、模具规格和设备选型。大型零件可能需用自动铺丝/铺带制造坯料，随后进行固结或冲压成型。小型零件可直接从库存层合板冲压成型，或由带/织物模压成型。管材与型材的长度与截面尺寸，决定了应在缠绕、拉挤和辊压成型之间如何选择，以及是否可采用“缠绕后弯曲”的热成型工艺。
产量与成本：生产数量与要求的节拍时间限定了工艺集合。快速成型方法需要完全浸渍材料，因为在短暂的热循环中没有足够时间进行浸渍。较慢的工艺则可使用完全或部分浸渍的材料形态，部分浸渍材料在室温下通常更具铺覆性，但需要更长的工艺时间以使高粘度聚合物浸润增强体。高产量、短周期对应完全浸渍的层合板/带材 + 快速成型。低产量或原型制作则有更大灵活性使用部分浸渍材料及较长的固结周期。

2⃣️材料、认证与行业特定要求

除几何、尺寸与产量外，材料性能、认证及行业特定要求同样驱动着技术与材料的选择。

🚀航空航天领域规范最为严格，主结构件通常要求孔隙率低于1%、采用加压工艺处理，并需通过相应标准与客户材料规范认证。其倾向于选用如PEEK、PAEK或PPS等高端聚合物，以满足耐温、阻燃/烟雾/毒性及环境耐受性要求。

🚁低空飞行器的机械与环境性能要求通常低于商用客机，但仍需高性能材料以满足减重、耐久性与认证需求。因此高端聚合物与受控工艺仍属常见，在规范允许范围内也存在采用更快或更低压力工艺路线的空间。

🤖️汽车与机器人领域聚焦于大规模生产、快速加工与成本控制，因此重点转向高速率工艺、在性能允许时采用低成本聚合物，以及支持短周期与自动化的材料形态。这意味着不同的选择，更多有机板材与冲压成型。更少使用热压罐，更多PA或PP，除非应用必需，否则较少使用PEEK/PAEK。

认证与客户要求必须在早期纳入考量，因为它们可能同时锁定材料与工艺的选择。

3⃣️材料形态与工艺的协同路径

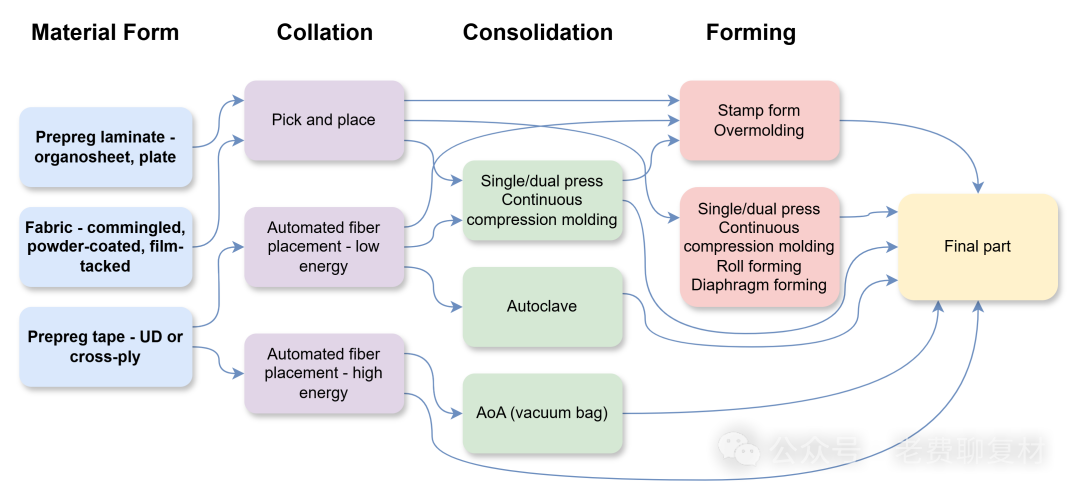

从材料形态→铺叠预制→中间固结→成型方法的流程（如下图所示）。新的选项包括：从完全浸渍单向带出发，通过高能自动铺丝/铺带，可直接进入原位固结，也可直接采用热压罐外固结作为成型方法。

热塑性复合材料以不同浸渍程度的单向带、织物和毡材形式存在。完全浸渍形态可快速制成最终零件，但室温下刚硬，部分浸渍形态室温下柔韧，可铺覆成复杂形状，但需要更长的工艺时间。因此：

层合板或有机板材→可直接用于冲压或其他快速成型，加工者聚焦于塑形，而非浸渍。
单向带→必须完全浸渍，通过自动铺放或手工铺叠后，进行固结或成型。连续模压是一个特例：连续卷材被送入模具，铺叠与模压一次完成。
织物与毡材→通常在室温下具有铺覆性，通过模压、热压罐或热压罐外固结成型。其编织结构或纤维取向控制着成型过程中的变形。

几何与工艺的配合：变厚度设计必须从铺层到最终零件全程保持精确。固结良好（未必100%）的坯料，经快速高压成型后仍能产出高质量零件，这为降低坯料制备成本提供了可能。

4⃣️细化考量：聚合物牌号、形态学与界面

在形态与工艺之外，一些细微影响亦很重要：

聚合物牌号：低粘度牌号适合复杂注塑或快速浸渍，高分子量可提升韧性但增加粘度。热塑性粘度强烈依赖于剪切速率，因此同一聚合物在不同工艺中表现迥异，牌号与工艺需匹配。
预浸料形态：即使聚合物与纤维相同，不同供应商或形态也会带来不同的聚合物-纤维分布与表面纹理。有些形态利于成型，有些则更适合自动铺丝加工。
纤维-基体界面：对于完全浸渍材料，界面由供应商设定，对于部分浸渍材料，则在制造过程中形成。界面影响加工与最终性能。
