第二天走下来，几个方向值得聊：Corex的材料策略、Greene Tweed的DLF应用、Prof. Tsai的层压板新思路，还有热塑性编织。下面是现场看到的：

Corex：材料策略，分子层面降维

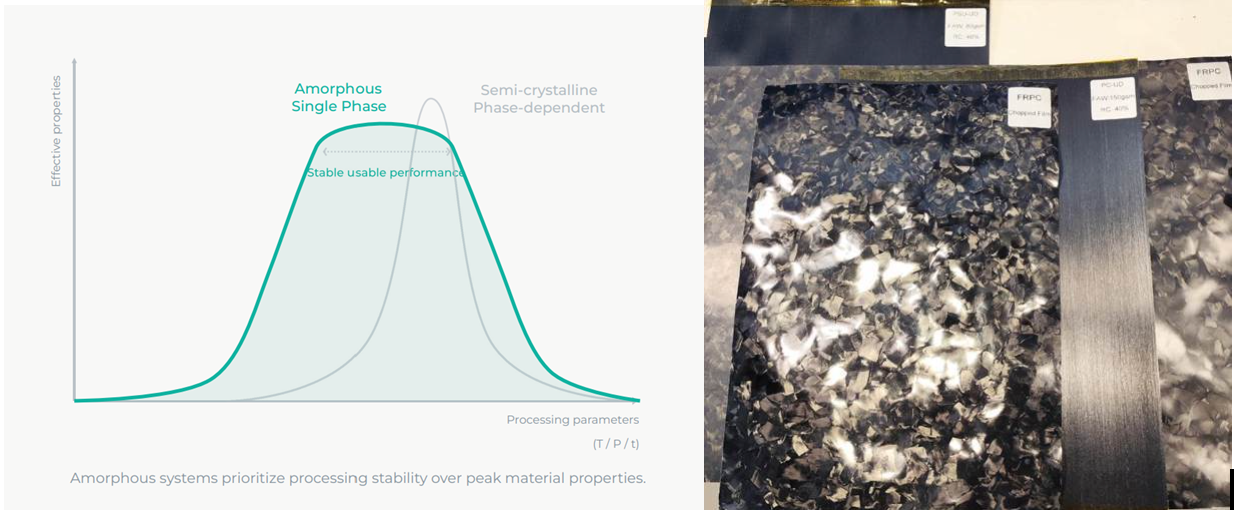

Corex这次讲了一个很清晰的理念：工业级的加工稳定性，靠的不是峰值性能，而是predictability ，可预测性。意思很直接：选材料得选那种在真实工艺波动下还能稳住的。

半结晶聚合物，PE、PP、PA这些通用塑料，还有PEEK、PPS这些高性能的，占据主导地位。结晶带来的好处是刚度、强度、抗蠕变、耐化学都往上走。但代价也在于此：结晶动力学敏感 ，温度、压力、冷却速率一变，微观结构就跟着变。每一次相变，都意味着多一组参数要控制，对热历史和成型条件更敏感。放到AFP这类工艺里，就是窄窗口、严控温。控不好，可能同时出几种晶型，PEEK就有不同晶型，还有二次结晶、室温时效 ，后果是翘曲、尺寸漂移，甚至零件做好很久之后还开裂。

无定形聚合物直接规避了这套变量，没有结晶，全程保持单相，冷却速率和热历史影响小得多。窗口宽、性能更可预测 ，PC、PPSU、PEI这类无定形基体，在不少TPC工艺里反而是更稳的选择，尤其是那些结晶度难以控制的场景。Corex的意思总结成一句话：集成性能，从分子稳定性开始。工业化TPC加工，无定形能给的稳定性，半结晶不一定能保证。

Greene Tweed：Xycomp DLF，航空和工业的DLF件

Greene Tweed展台上，Xycomp DLF打的是航空和工业市场的高性能轻量化。

Xycomp DLF的路径：航空级单向碳纤预浸带，切成可控长度的碎屑。纤维含量高，最高能到70%重量比。纤维长，机械性能保留得好，取向可控。碎屑进入模具，用Greene Tweed自己的工艺做压缩模塑，能做出带boss柱、嵌件、紧固孔这些特征的复杂3D零件，实现了零件整合，材料利用率也高。目标应用包括发动机件、支架、结构支撑，以及其它需要高强度重比、耐疲劳抗冲击、比金属减重高达60%的航空和工业件。他们获奖的热塑性复材喷气发动机叶片，底层技术就是这套。

现场摆了好几个DLF支架，减重最多干到86%。同样的DLF与压缩模塑工艺，也用在静子导流叶片上：切碎的UD预浸带，基体可选PEEK、PEKK或PEI，不用热压罐，压缩模塑带可控流动，金属前缘共模，防冲击防侵蚀，单件减重约60%，单台发动机能轻4公斤左右。

Prof. Tsai：Double Double层压板新思路

Prof. Tsai的Double Double层压板这次聊了新的角度：均匀性、疲劳、制造、设计自由度。

DD层压板厚度方向是均匀的，子层压板重复铺，不像传统的四向层（比如0/±45/90）那种非均匀堆叠。均匀性带来的是更高的抗疲劳性，分层和边缘开裂极少，铺层均匀，没有那些非均匀堆叠里容易引发损伤的界面和应力集中。设计灵活，厚度不够就重复铺子层压板，铺层递减也简单只在外层减，剩下的部分性能还能保持一致。四向铺层要减层，通常得在内层成对减，还得保持中面对称，否则会产生耦合效应和性能偏移，DD没有这个限制。

制造方面也有优势：单边外层递减，简单，还能保持整体的均匀性。设计上，DD能做出负热膨胀系数层压板，调整铺层角度，负泊松比也能实现，温度和机械载荷变了，配合面的过盈量可调。这对高公差装配、变形结构、自适应结构都有用。

热塑性编织：两条路做TPC预成型体

热塑性编织今年成了个独立话题，不再是那种干纤维编好、拿去灌树脂的老路子，至少两条路在往热塑性走。

第一条路：单向带分切成窄条，再并成纱，然后编成预成型体。编好的预成型体拿去压缩模塑或者包覆模塑，出来就是热塑性复材件。这条路的好处：UD带的纤维含量和取向保住了，还能编出复杂形状。

第二条路：直接用混编纱，碳纤或玻纤加聚合物纤维 ，编成预成型体，通过加热加压直接固结。特别适合做变截面热塑复材管、复杂弯曲管，以及其他平板或自动铺丝不好做的空心件、封闭截面件。

两条路都是把编织从热固性预成型体往全热塑性件推，热塑性复材的3D纤维结构有更多可能了。

第二天小结

Corex讲的是材料策略：无定形基体能降工艺波动、拓宽加工窗口。Greene Tweed把Xycomp DLF从支架做到静子叶片，减重与整合能力持续延伸。Prof. Tsai那边，DD层压板均匀性好、抗疲劳性能优异、减层简单、还能做负泊松比。热塑性编织两条路，分切带混编或者混纤纱，做压缩模塑件、包覆模塑件、管材，3D预成型体方向正在兴起。
